一、应用背景

锂电、隔膜、光学膜、PCB 等行业的涂布机属于高能耗连续生产设备，整机包含烘箱加热单元、收放卷伺服电机、循环风机、RTO 废气处理系统等负载，设备运行时频繁启停、调速制动，能耗占产线总用电比例很高。随着制造业精细化成本管控、MES 生产管理、能源双控政策落地，企业不再只统计车间总用电量，需要单台涂布机、各工艺单元分项用电量，核算每卷基材的单位电耗，为工艺优化、节能改造、生产成本核算提供数据支撑。

传统方案依靠人工抄表，数据滞后、误差大，无法区分生产、待机、换卷工况能耗；变频器制动产生的再生电能缺少计量手段，能耗损失无法量化；谐波、三相不平衡等电能质量问题无法实时监测，容易引发涂层不均、断带、设备停机，造成物料与产能损失。

二、涂布机能耗监测痛点

1. 能耗统计粗放，分项数据缺失

仅统计车间总进线电量，涂布主机、烘箱各温区、风机、RTO 等回路用电混在一起，无法定位高耗能环节，节能改造没有量化依据。待机、换卷期间烘箱与风机持续耗电，无效能耗无法识别。

2. 产品单耗难以核算

涂布产品规格、运行车速变化都会影响耗电量，缺少按生产批次的用电统计，无法精准核算单位基材电耗，产品成本测算、工艺优化缺少可靠数据。

3. 变频再生电能存在计量盲区

涂布机伺服、变频器频繁制动，直流母线产生再生电能，大多通过制动电阻发热消耗，不仅浪费电能、升高车间温度，而且直流侧没有计量点位，再生电量无法统计，能量回收改造无法评估收益。

4. 电能质量隐患难以提前预警

涂布机大量非线性负载会产生谐波、电压波动、三相不平衡，造成张力不稳、温控漂移、电机损坏、涂布不良，故障排查难度大。

5. 现场改造施工难度大

已投运涂布机配电柜空间紧凑，停电改造影响生产，传统有线仪表布线工作量大；部分现场需要快速加装计量点位，不希望拆线施工。

三、应用场景与适配型号、功能特点

场景 1：涂布机总进线整机能耗 + 电能质量监测

安装位置：涂布机配电柜总进线回路

推荐型号：DTSD1352系列多功能电力仪表

功能特点

- 计量三相总有功 / 无功电能，实时监测电压、电流、功率、功率因数、谐波畸变率、三相不平衡度；

- 支持 RS485-Modbus 通讯，可上传电量与电能质量数据；

- 精度高，兼顾电量统计与电能质量诊断，提前发现谐波、电压异常，减少涂布不良与停机故障；

- 适合大中型涂布机整机总能耗采集，用于整机用电统计、故障溯源。安科瑞曹经理137++7441**3253

场景 2：交流分支回路分项计量（烘箱各温区、风机、RTO、传动电机）

安装位置：柜内各工艺分支回路，35mm 导轨安装

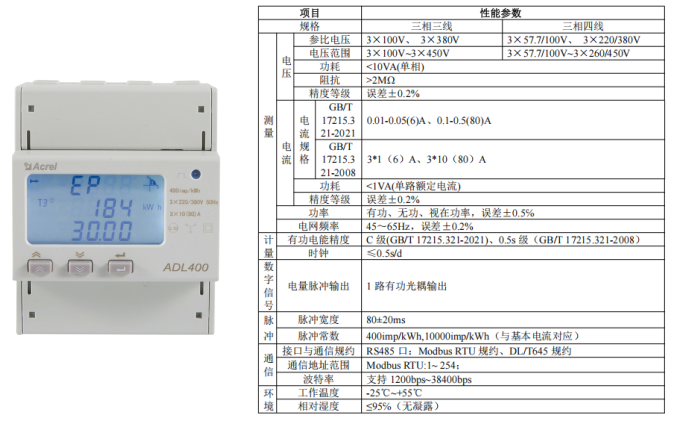

推荐型号：ADL400三相导轨式电能表

功能特点

- Class0.5S 有功计量精度，3×230/400V，支持互感器接入，适合多分支小空间密集安装；

- 测量 U/I/P/Q、有功 / 无功电能，支持分时峰谷电量统计；

- RS485 Modbus-RTU 通讯，可批量接入 EMS 平台；

- 体积小巧，导轨卡扣安装，柜内加装方便，对原有设备改动小；

- 用途：拆分烘箱、风机、RTO 等各单元用电量，计算各环节能耗占比，区分生产 / 待机能耗，定位无效耗电回路。

> 备选型号：ADW300 物联网无线电能表

> 功能特点：支持 LoRa/4G 无线传输，搭配开合式互感器，无需停电拆线施工；自带回路温度监测，适合存量涂布机改造项目，减少布线，快速搭建分项计量点位。

场景 3：变频器直流母线再生电能双向计量

安装位置：涂布机伺服变频器直流母线侧

推荐型号：DJSF1352-RN 双向直流电能表

功能特点

- 导轨式直流电表，支持 DC0~1000V，可接入分流器或霍尔传感器；

- 双向计量，同时统计正向消耗电能与反向再生电能，精准采集制动回馈电量；

- RS485 Modbus 通讯，支持电量冻结、事件记录；

- 解决涂布机再生电能无法计量的痛点，量化制动电阻能耗损失，为能量回收方案评估提供直流侧电量数据。

四、系统数据统计分析能力

所有仪表采集的用电数据上传至EMS能源管理平台，实现涂布机用电量统计分析：

1. 电量台账：按日 / 月 / 批次统计整机、各工艺回路用电量，生成能耗报表；

2. 单耗分析：关联生产产量，自动计算单位产品电耗，对比不同车速、工艺参数下的耗电差异；

3. 能耗对比：生产时段、待机时段用电量对比，识别异常待机耗电并告警；

4. 峰谷用电统计，优化生产排班，降低电费成本；

5. 电能质量趋势分析，记录谐波、不平衡数据，辅助电气故障排查。
