一、项目背景与场景概述

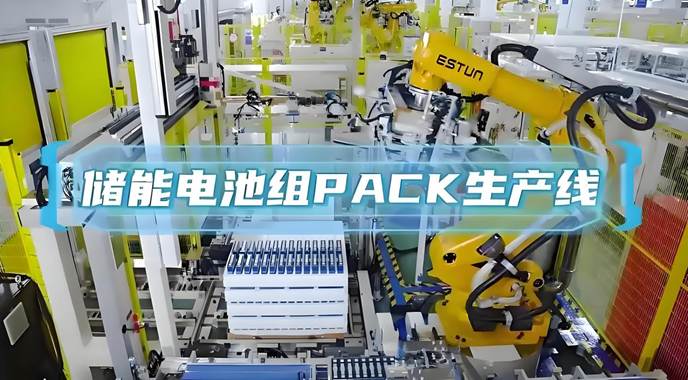

在新能源锂电池 PACK车间，模组组装线的精准控制是保障电池一致性的核心。某电池企业需实现三菱 Q系列 PLC（负责模组焊接机器人与拧紧设备控制，采用 CC-Link协议）与西门子 S7-1200 PLC（负责 PACK线输送轨道与扫码设备控制，采用 Modbus TCP协议）的实时数据交互，以同步焊接参数（如电流、时间）与输送线速度，避免模组在转运中因节拍 mismatch导致的磕碰。

车间原采用 “人工喊话 + PLC独立运行”模式，存在焊接与输送不同步、数据无法追溯等问题，亟需通过工业物联网技术打通控制层链路。项目选用塔讯TX131-RE-CCS/OMB协议网关作为转换中枢，网关同时作为三菱 Q系列的 CC-Link从站与西门子 S7-1200的 Modbus TCP从站，实现跨协议协同。

二、系统结构拓扑图

三、项目痛点

协议异构阻碍协同：三菱 Q系列依赖 CC-Link总线协议，西门子 S7-1200基于 Modbus TCP协议，两者无法直接通讯，导致焊接完成信号无法实时触发输送线启动，日均出现 5~8次模组滞留。

数据追溯缺失：车间需符合 ISO 9001对工艺参数的追溯要求，但原有系统无数据采集器，焊接电流、输送速度等关键数据仅本地存储，无法上传至工业物联网平台。

抗干扰能力不足：车间存在高频焊接设备的电磁干扰，普通工业网关通讯中断率达 3%/天，影响生产连续性。

扩展局限：原有架构未预留总线协议接口，难以接入 SCADA系统实现远程监控，制约工业自动化升级。

四、协议转换网关功能简介

塔讯TX131-RE-CCS/OMB作为工业级智能网关，核心功能包括：

双从站协议转换：同时支持 CC-Link从站（最大传输速率 10Mbps）与 Modbus TCP从站（支持 1000 +数据点映射），实现双向数据转发。

边缘计算能力：内置数据滤波与时间戳标记功能，可剔除焊接电流的瞬时波动值，确保上传至物联网平台的数据准确性；支持本地缓存（容量 50万条），满足断点续传需求。

工业级可靠性：采用金属外壳与隔离设计，抗电磁干扰（EMC Class A），工作温度 - 40℃~85℃，适应新能源车间复杂环境。

灵活集成：兼容 OPC UA协议，可直接对接工业物联网平台，支持 Web组态配置，降低调试难度。

五、解决方案描述

方案以网关为核心，构建 “设备层 -转换层 -监控层”三层架构：

设备层：三菱 Q系列通过 CC-Link总线将焊接电流（0~500A）、焊接时间（0~2s）等参数发送至网关的 CC-Link从站接口；西门子 S7-1200通过 Modbus TCP读取网关数据，同步调整输送线速度（0~5m/min），并将轨道运行状态（运行 /停止）反馈至网关。

转换层：网关将 CC-Link数据转换为 Modbus TCP格式（映射至保持寄存器 40001~40010），同时将 Modbus TCP状态信号转换为 CC-Link开关量（映射至 Y0~Y5），实现双向实时交互（延迟≤50ms）。

监控层：网关通过工业以太网将数据上传至车间 SCADA系统，实现焊接与输送参数的可视化监控，满足数据追溯需求。

六、实施过程

参数配置（3天）：

网关 CC-Link配置：从站地址 0x03，波特率 5Mbps，关联三菱 Q系列的 D寄存器（D100 =焊接电流，D102 =焊接时间）。

网关 Modbus TCP配置：IP地址 192.168.0.10，端口 502，将 D100映射至 40001，D102映射至 40002；西门子 S7-1200的 I0.0（运行状态）映射至网关 Y0。

现场部署（1天）：

网关安装于控制箱内，通过屏蔽双绞线连接 CC-Link总线与以太网交换机，做好接地处理（接地电阻≤4Ω）以抗干扰。

调试西门子 S7-1200的 Modbus TCP客户端程序，确保能实时读取网关数据并反馈状态。

联调优化（2天）：

测试通讯稳定性：连续 72小时运行，记录中断次数（0次），延迟稳定在 30~40ms。

验证边缘计算功能：模拟焊接电流波动（瞬时达 600A），网关成功过滤异常值，上传数据准确率 100%。

七、应用效果与前后对比

指标	实施前	实施后
协同效率	日均模组滞留 5~8次	滞留次数降至 0次
数据追溯	无实时记录，依赖人工台账	全参数自动上传，追溯耗时≤5分钟
能耗	输送线空转率 15%	空转率降至 3%，年节电 8万元

八、行业前景与总结

新能源行业作为全球能源转型的核心领域，其生产智能化需求呈爆发式增长。塔讯TX131-RE-CCS/OMB工业网关作为打通异构总线协议的关键节点，在电池生产的“设备协同 -数据追溯 -智能优化”链条中不可或缺。
