— 产品特性与应用优势 —

核心亮点：超宽压 · 全保护 · 可诊断 —— 100V 高边开关新标杆

WSH4100S系列统一采用ESOP-8L紧凑封装和单路独立通道设计，完美适配多场景负载保护与控制，并带来6大应用优势：

超宽压适配，全场景覆盖：4~100V 超宽工作电压范围，轻松覆盖 48V/60V/72V等主流供电系统平台

超宽爬电距离：有效抵御电化学迁移风险，助力高压电控系统稳定运行

低耗高效，续航拉满：105mΩ 导通阻抗，持续电流能力2A，待机功耗低至 2.5μA，工作模式仅 0.6mA，大幅降低设备功耗

大电流承载，安全兜底：6A 短路限流值，支持短路Latch保护模式，从容应对突发大电流冲击

全维度保护：内置过载 / 短路保护、欠压锁定、自恢复热关断、电感消磁、电源反接 / 接地失效保护功能，全方位规避设备故障风险

诊断功能：开路负载检测 / Fault 状态反馈；精准电流采样功能

— 按应用场景精准选型 —

同封装、同核心性能，仅诊断功能差异化，满足不同场景需求：

— 产品应用场景 —

电动自行车

电动三轮

Ebike

电动轮椅

电动叉车

AGV

景区无人车

物流配送车

— 经典电路图应用推荐 —

图 | WSH4100STCP电路应用图

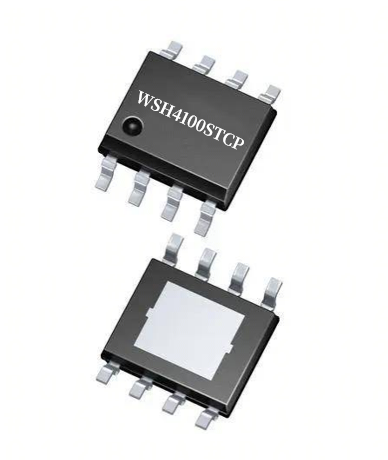

图 | ESOP-8L封装外形图

— 测试波形图及具体信息 —

01支持阻性负载

试验条件：

VS=72V，IN=5V@1KHz，Rload=36ohm（负载电流约2A）

通道说明：

CH1:INCH2:OUT

CH3:VSCH4:IOUT

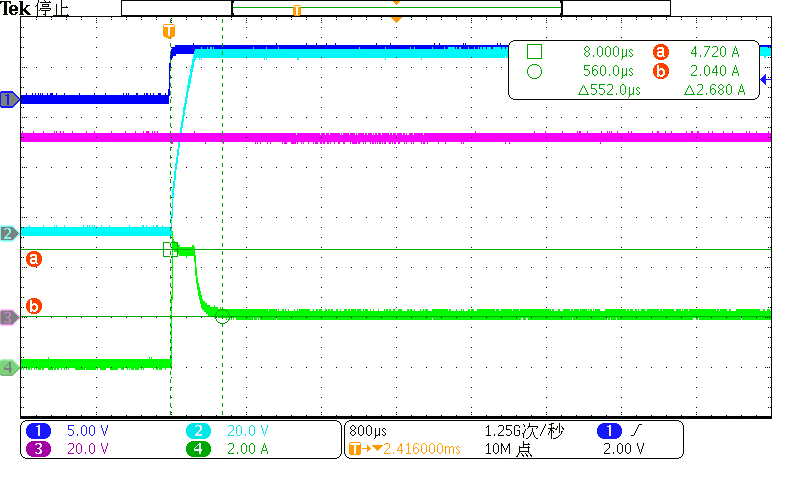

02支持容性负载

试验条件：

VS=72V，IN=5V@3s，Cload=14.7uF，Rload=36ohm

通道说明：

CH1:INCH2:OUT

CH3:VSCH4:IOUT

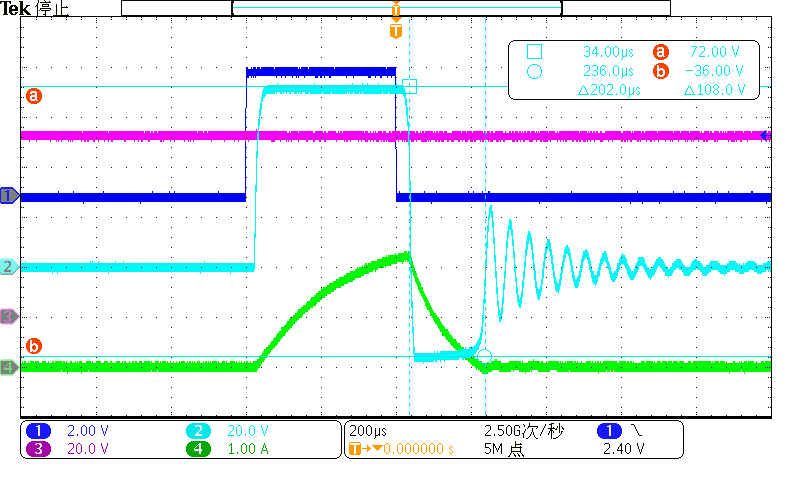

03支持感性负载

试验条件：

VS=72V，IN=5V@400us，Lload=3mH/30ohm

通道说明：

CH1:INCH2:OUT

CH3:VSCH4:IOUT

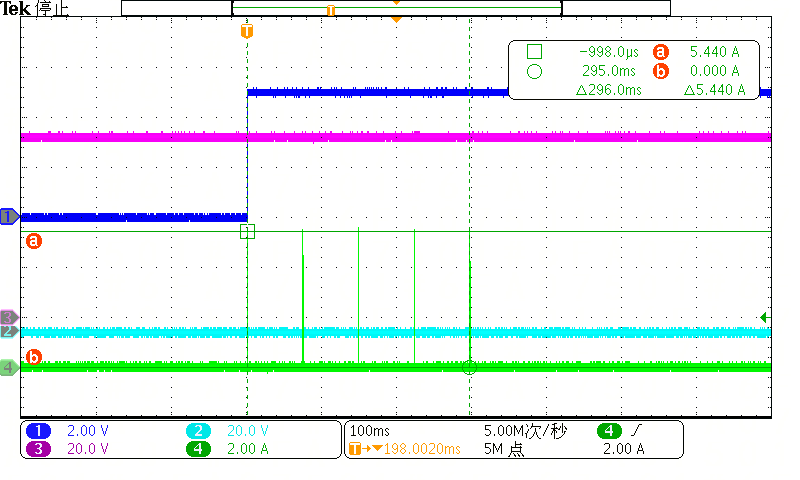

04短路特性

试验条件：

负载先短接到地，再开启通道

通道说明：

CH1:INCH2:OUT

CH3:VSCH4:ISC

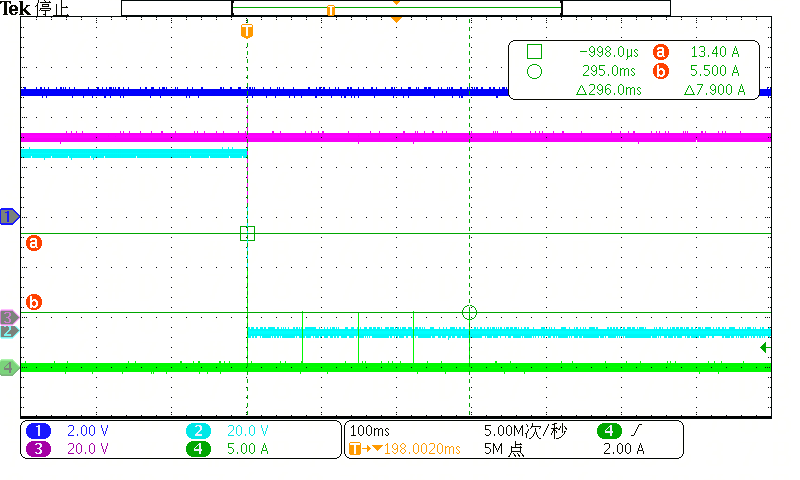

试验条件：

通道先打开，负载再短接到地

通道说明：

CH1:INCH2:OUT

CH3:VSCH4:ISC
