本教程将教你使用ESP32 搭建 Web 服务器，通过网页端颜色选择器实时、无刷新控制 RGB LED 灯的颜色，操作简单、响应流畅，手机 / 电脑浏览器均可使用。

一、软件和硬件

硬件清单

零知派 - ESP32 开发板

RGB 全彩 LED 模块（带限流电阻，3.3V/5V 通用，高电平点亮）

软件工具

零知派开发工具

硬件接线

RGB LED 引脚	ESP32 GPIO 引脚
红色引脚	GPIO25
绿色引脚	GPIO26
蓝色引脚	GPIO27

二、完整代码与使用说明

将代码中ssid（WiFi 名称）和password（WiFi 密码）修改为你自己的 WiFi 信息，其他代码无需改动。

/**************************************************************************************
 * 文件: LED.ino
 * 作者：零知派（深圳市在芯间科技有限公司）
 * -^^- 零知派，让电子制作变得更简单！ -^^-
 * 时间: 2026-5-8 15:36:27
 * 说明:
 * 功能:
***************************************************************************************/
#include <  WiFi.h  >

// 网络凭据
const char* ssid     = "你的WiFi名称";
const char* password = "你的WiFi密码";

// Web服务器
WiFiServer server(80);

// 引脚定义
const int redPin = 25;
const int greenPin = 26;
const int bluePin = 27;

// PWM 配置
const int freq = 5000;
const int resolution = 8;

// HTML 网页（修复乱码和颜色预览问题）
const char index_html[] PROGMEM = R"rawliteral(
<  !DOCTYPE html  >
<  html  >
<  head  >
    <  meta charset="UTF-8"  >
    <  meta name="viewport" content="width=device-width, initial-scale=1"  >
    <  link rel="icon" href="data:,"  >
    <  link rel="stylesheet" href="https://stackpath.bootstrapcdn.com/bootstrap/4.3.1/css/bootstrap.min.css"  >
    <  style  >
        body { padding: 20px; }
        .container { max-width: 600px; margin: 0 auto; }
        .color-preview {
            width: 100%;
            height: 100px;
            margin: 20px 0;
            border: 2px solid #ddd;
            border-radius: 5px;
            background-color: #000;
        }
        #colorPicker {
            width: 100%;
            height: 50px;
            border: 1px solid #ddd;
            border-radius: 5px;
            cursor: pointer;
        }
        .rgb-value {
            margin-top: 10px;
            padding: 10px;
            background-color: #f5f5f5;
            border-radius: 5px;
            text-align: center;
            font-family: monospace;
            font-size: 16px;
        }
        .status {
            margin-top: 10px;
            padding: 10px;
            text-align: center;
            font-size: 14px;
            border-radius: 5px;
        }
        .status.success {
            background-color: #d4edda;
            color: #155724;
        }
    <  /style  >
<  /head  >




                <  h1  >ESP32 颜色选择器<  /h1  >









                <  input type="color" id="colorPicker" value="#000000"  >




                RGB: 0, 0, 0









    <  script  >
        var colorPicker = document.getElementById('colorPicker');
        var previewDiv = document.getElementById('colorPreview');
        var rgbDiv = document.getElementById('rgbValue');
        var statusDiv = document.getElementById('status');

        // 发送颜色到ESP32
        function sendColor(r, g, b) {
            var url = '/?r' + r + 'g' + g + 'b' + b + '&';

            fetch(url)
                .then(function(response) {
                    // 显示成功状态
                    statusDiv.style.display = 'block';
                    statusDiv.className = 'status success';
                    statusDiv.innerHTML = ' 颜色已更新: RGB(' + r + ', ' + g + ', ' + b + ')';

                    // 2秒后隐藏状态
                    setTimeout(function() {
                        statusDiv.style.display = 'none';
                    }, 1000);
                })
                .catch(function(error) {
                    console.log('发送失败: ' + error);
                    statusDiv.style.display = 'block';
                    statusDiv.className = 'status';
                    statusDiv.style.backgroundColor = '#f8d7da';
                    statusDiv.style.color = '#721c24';
                    statusDiv.innerHTML = ' 发送失败';
                    setTimeout(function() {
                        statusDiv.style.display = 'none';
                    }, 1000);
                });
        }

        // 实时更新预览并发送颜色（无需点击按钮）
        colorPicker.addEventListener('input', function() {
            var hex = this.value;

            // 更新预览
            previewDiv.style.backgroundColor = hex;

            // 转换HEX到RGB
            var r = parseInt(hex.substr(1, 2), 16);
            var g = parseInt(hex.substr(3, 2), 16);
            var b = parseInt(hex.substr(5, 2), 16);

            // 显示RGB值
            rgbDiv.innerHTML = 'RGB: ' + r + ', ' + g + ', ' + b;

            // 自动发送颜色到ESP32
            sendColor(r, g, b);
        });

        // 初始化：发送初始颜色
        var initialHex = colorPicker.value;
        var initialR = parseInt(initialHex.substr(1, 2), 16);
        var initialG = parseInt(initialHex.substr(3, 2), 16);
        var initialB = parseInt(initialHex.substr(5, 2), 16);
        sendColor(initialR, initialG, initialB);
    <  /script  >
<  /body  >
<  /html  >
)rawliteral";

const long timeoutTime = 2000;

// 初始化 PWM 功能
void setupPWM() {
    Serial.println("正在初始化 PWM...");

    // 检查 ledcAttach 是否可用
    if (ledcAttach(redPin, freq, resolution)) {
        Serial.println("红色引脚 PWM 初始化成功");
    } else {
        Serial.println("红色引脚 PWM 初始化失败");
    }

    if (ledcAttach(greenPin, freq, resolution)) {
        Serial.println("绿色引脚 PWM 初始化成功");
    } else {
        Serial.println("绿色引脚 PWM 初始化失败");
    }

    if (ledcAttach(bluePin, freq, resolution)) {
        Serial.println("蓝色引脚 PWM 初始化成功");
    } else {
        Serial.println("蓝色引脚 PWM 初始化失败");
    }
}

// 连接 WiFi
void connectWiFi() {
    Serial.println("n=================================");
    Serial.print("正在连接到 WiFi: ");
    Serial.println(ssid);

    WiFi.begin(ssid, password);

    int attempts = 0;
    while (WiFi.status() != WL_CONNECTED && attempts < 30) {  // 增加尝试次数到30
        delay(500);
        Serial.print(".");
        attempts++;

        // 每5秒显示一次状态
        if (attempts % 10 == 0) {
            Serial.println();
            Serial.print("仍在尝试连接... 已尝试 ");
            Serial.print(attempts);
            Serial.println(" 次");
        }
    }

    Serial.println();  // 换行

    if (WiFi.status() == WL_CONNECTED) {
        Serial.println(" WiFi 连接成功！");
        Serial.print("IP 地址: ");
        Serial.println(WiFi.localIP());
        Serial.println("=================================");
        Serial.println("n 请在浏览器中输入以上 IP 地址 ");
        Serial.println("例如: http://" + WiFi.localIP().toString());
        Serial.println("=================================n");
    } else {
        Serial.println(" WiFi 连接失败！");
        Serial.print("错误代码: ");
        Serial.println(WiFi.status());
        Serial.println("请检查：");
        Serial.println("1. WiFi 密码是否正确");
        Serial.println("2. WiFi 名称是否正确（注意大小写）");
        Serial.println("3. ESP32 是否在信号范围内");
    }
}

// 设置 RGB 颜色值
void setColor(int red, int green, int blue) {
    ledcWrite(redPin, red);
    ledcWrite(greenPin, green);
    ledcWrite(bluePin, blue);
}

// 解析 HTTP 请求
bool parseColorRequest(String header, int& red, int& green, int& blue) {
    int rPos = header.indexOf("/?r");
    if (rPos == -1) return false;

    int gPos = header.indexOf('g', rPos);
    int bPos = header.indexOf('b', gPos);
    int endPos = header.indexOf('&', bPos);

    if (gPos == -1 || bPos == -1 || endPos == -1) return false;

    red = header.substring(rPos + 3, gPos).toInt();
    green = header.substring(gPos + 1, bPos).toInt();
    blue = header.substring(bPos + 1, endPos).toInt();

    red = constrain(red, 0, 255);
    green = constrain(green, 0, 255);
    blue = constrain(blue, 0, 255);

    return true;
}

// 处理客户端请求
void handleClient(WiFiClient& client) {
    unsigned long currentTime = millis();
    unsigned long previousTime = currentTime;
    String header = "";
    String currentLine = "";

    while (client.connected() && currentTime - previousTime <= timeoutTime) {
        currentTime = millis();

        if (client.available()) {
            char c = client.read();
            header += c;

            if (c == 'n') {
                if (currentLine.length() == 0) {
                    client.println("HTTP/1.1 200 OK");
                    client.println("Content-type:text/html;charset=utf-8");
                    client.println("Connection: close");
                    client.println();
                    client.print(index_html);

                    int red, green, blue;
                    if (parseColorRequest(header, red, green, blue)) {
                        setColor(red, green, blue);
                        Serial.printf("颜色已设置为 红:%d 绿:%d 蓝:%dn", red, green, blue);
                    }

                    client.println();
                    break;
                } else {
                    currentLine = "";
                }
            } else if (c != 'r') {
                currentLine += c;
            }
        }
    }
}

// 初始化
void setup() {
    Serial.begin(115200);
    delay(1000);  // 等待串口就绪

    Serial.println("nn=================================");
    Serial.println("ESP32 RGB LED 控制器启动中...");
    Serial.println("=================================");

    setupPWM();
    connectWiFi();
    server.begin();

    Serial.println("HTTP 服务器已启动");

    // 初始化为关闭状态
    setColor(0, 0, 0);

    // 如果 WiFi 连接成功，闪烁 LED 提示
    if (WiFi.status() == WL_CONNECTED) {
        for (int i = 0; i < 3; i++) {
            setColor(255, 255, 255);  // 白光
            delay(200);
            setColor(0, 0, 0);        // 关闭
            delay(200);
        }
    }
}

// 主循环
void loop() {
    WiFiClient client = server.available();

    if (client) {
        Serial.println("新客户端已连接");
        handleClient(client);
        client.stop();
        Serial.println("客户端已断开");
    }
}
/******************************************************************************
 * 深圳市在芯间科技有限公司
 * 淘宝店铺：在芯间科技零知板
 * 店铺网址：https://shop533070398.taobao.com
 * 版权说明：
 *  1.本代码的版权归【深圳市在芯间科技有限公司】所有，仅限个人非商业性学习使用。
 *  2.严禁将本代码或其衍生版本用于任何商业用途（包括但不限于产品开发、付费服务、企业内部使用等）。
 *  3.任何商业用途均需事先获得【深圳市在芯间科技有限公司】的书面授权，未经授权的商业使用行为将被视为侵权。
******************************************************************************/

三、上传与使用步骤

新建工程：打开零知派开发工具，新建一个空白工程。

粘贴代码：将上方完整代码复制到工程中，修改 WiFi 名称和密码。

选择开发板：在软件右侧开发板列表中，选择ESP32。

编译上传：点击「验证」→「上传」，将程序烧录到 ESP32 开发板。

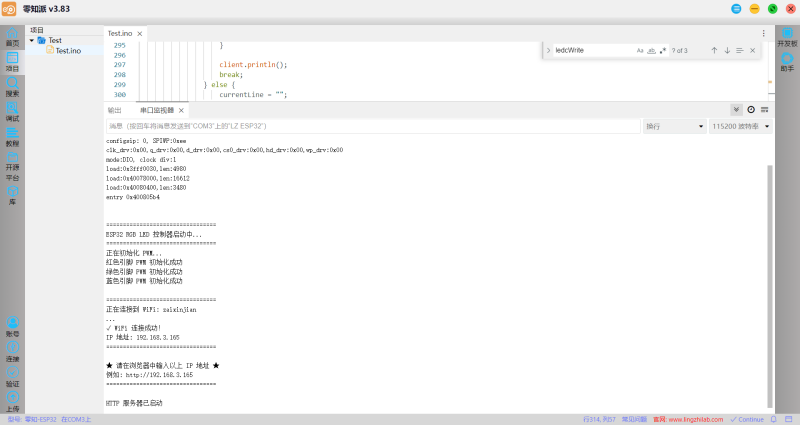

查看服务器地址：打开软件串口调试窗口，等待 WiFi 连接成功，复制打印的IP 地址（如：192.168.3.165）。

网页控制：用手机 / 电脑浏览器（需和 ESP32 连接同一个 WiFi），输入复制的 IP 地址，打开控制页面。

实时调色：点击颜色选择器，无需刷新页面、无需点击按钮，LED 会实时同步你选择的颜色，同时页面显示当前 RGB 数值和操作状态。

四、功能亮点

无刷新实时控制：选择颜色的瞬间，LED 立即变色，操作流畅无延迟。

可视化操作：网页自带颜色预览框、RGB 数值显示、操作成功 / 失败提示。

自适应界面：手机、电脑浏览器均可完美适配，操作简单。

安全稳定：PWM 软件调光，保护 LED 不被烧坏，WiFi 连接稳定。

状态提示：串口打印连接日志、网页实时提示操作结果。

五、常见问题排查

WiFi 连接失败：检查 WiFi 名称 / 密码是否正确、ESP32 是否在 WiFi 信号范围内。

网页打不开：确保手机 / 电脑和 ESP32 连接同一个 WiFi，IP 地址输入无误。

LED 不亮：检查接线是否对应（红 25、绿 26、蓝 27），确认 RGB 模块是高电平点亮。

颜色异常：检查引脚接线是否松动，PWM 初始化是否正常（查看串口日志）。

总结

核心原理：ESP32 开启 WiFi+Web 服务器，网页通过fetch无刷新发送颜色数据，ESP32 解析后用 PWM 控制 RGB LED。

操作极简：修改 WiFi 信息→上传代码→浏览器访问 IP→实时调色，全程无需额外硬件。

扩展性强：可自行修改网页样式、添加开关、调整 PWM 参数，适配更多 RGB 灯模块。
